Elektrikli Yerden Isıtma Sistemi

Elektrikli Yerden ve Döşeme Altı Isıtma Sistemi En Konforlu ve Sağlıklı Isıtma Çözümüdür

Tüm ısıtma sistemleri içinde, elektrikli yerden ısıtma sistemi oda içerisinde oluşturduğu dikey sıcaklık dağılımı ile insan vücudunun fiziksel sıcaklık dağılımına en yakın olanıdır. ( zeminler yaklaşık 26°C’lık bir sıcaklığa erişecektir )

Bunun sağladığı avantajlar:

• Ortamda alerji ve astım hastalarını rahatsız edecek toz sirkülasyonu yoktur
• Minimum hava sirkülasyonu olacaktır
• Odalar arasında ciddi sıcaklık farklılıkları oluşmayacaktır
• Kuru havaya sebebiyet verilmeyecektir.

Elektrikli Yerden Isıtma Şu Anlama Gelmektedir

• İdeale en yakın ısı dağılımı ile kullanıcılara yüksek konfor sağlar,
• Diğer ısıtma sistemlerine göre döşeme altında olduğundan dolayı daha görsel ve estetiktir.
• Yatırım maliyetleri düşecektir,
• Odaların sıcaklığı isteğe göre ayarlanabilecek ve kontrol edilebilecektir,

Elektrikli Yerden Isıtma Sistemlerinde Verimlilik ve Uygun Zemin Kaplama Malzemeleri

Elektrikli yerden ısıtma sisteminin verimliliği ısı yalıtım malzemesinin kalınlığına bağlıdır. Bu durum özellikle zemin katlarda veya ısıtılmamış odaların üzerinde yer alan zeminlerde önem kazanmaktadır.

Elektrikli yerden ısıtma için uygun zemin kaplama
malzemeleri:

• Mermer, seramik, porselen veya pişmiştopraktan yapılmış yer karoları,
• Altına konulan malzeme dahil maksimum 15 mm kalınlığında duvardan duvara halı,
• PVC / Marley,
• İnce, zemine yapıştırılmış tahta parke,
• Laminat / yapay ahşap.

Yukarıdaki malzemelerin her biri ( buna yer karoları dahil değildir ) elektrikli yerden ısıtma uygulaması için imalatçılarının onayına sahip olmalıdır. Aynı zamanda, bunların döşemesi imalatçının talimatları doğrultusunda yapılmalıdır.

Elektrikli Yerden Isıtma Sistemi Aşağıdakilere Seçeneklere Göre Monte Edilebilir

• ELEKTRA VCD ısıtma kabloları
  İnşa aşamasında şap içerisine uygulanır.
• ELEKTRA MG / MD ısıtma matları ve ELEKTRA DM / UltraTec ısıtma kabloları
  Kat betonu ile döşeme kaplaması arasındaki şap, dolgu malzemesi, veya esnek yapışkan içerisineuygulanır,
• ELEKTRA WoodTec™ ve WoodTec2™ ısıtma matları
  Yapay ahşap veya laminat zemin kaplaması altına yerleştirmek için uygundur.

ELEKTRA VCD ısıtma kabloları genellikle bir oda içindeki tek ısıtıcı eleman olarak temel oda ısıtması işleminde kullanılırlar.

ELEKTRA MG / MD ısıtma matları ve ELEKTRA DM ve UltraTec ısıtma kabloları sıcak zemin etkisinin elde edilebilmesi amacıyla normalde konfor ısıtma sistemleri olarak kullanılırlar. Ancak, bunlar gerektiğinde doğrudan ısıtma sistemini de oluşturabilirler.

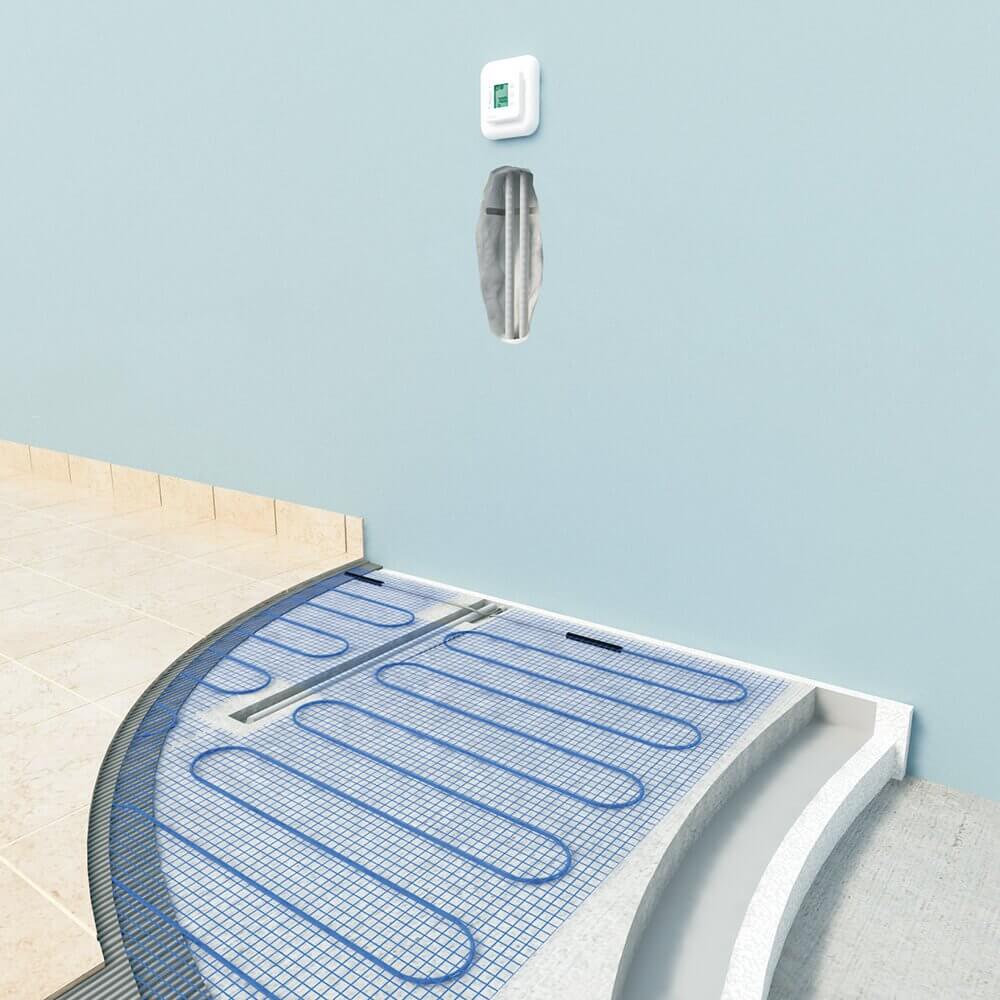

Doğrudan zeminin altındaki yapışkan veya
dolgu malzemesi içine yerleştirilmiş
elektrikli ısıtma sistemi

Sıcak zemin etkisinin elde edilebilmesi için aşağıdaki ısı kapasitesi seçenekleri tavsiye edilmektedir :

• Zeminin her bir metrekaresi için 100 – 120 W
  zemin tamamlayıcı malzemesi olarak karolar veya taş kullanıldığında,
• Zeminin her bir metrekaresi için 100 W
  zemin tamamlayıcı malzemesi olarak PVC veya duvardan duvara halı kullanıldığında.

Isınma süresinin kısaltılabilmesi için, ısıtma sisteminin sürekli olarak işletilmesinin hedeflenmediği durumlarda zeminin her bir metrekaresi başına ( sadece karolar veya taş zemin kaplamaları için ) yaklaşık % 50 daha fazla ısı kapasitesi sağlayabilecek bir kurulum önerilmektedir.

Buna örnek olarak otel odaları veya ofisler verilebilir;

Yukarıda bahsedilen durumlarda şunlar kullanılabilir :

• ELEKTRA MG / MD ısıtma matları,
• ELEKTRA DM ve UltraTec ısıtma kabloları.

Isıtma matlarının yapısı 50 cm genişliğe sahip fiberglas örgüye iliştirilmiş ince bir ısıtma kablosu şeklindedir. Matların kurulumu kabloların
kurulumundan daha basittir. DM veya UltraTec kabloların mutlaka zemine bağlanması gerektiği düşünüldüğünde, matların kendinden yapışkan
özellikleri zemine sabitlemeyi kolaylaştırmaktadır.

Yapay ahşap veya laminat zemin kaplamaları ile altındaki izolasyon malzemesi arasına yerleştirilen ısıtma sistemi

Sıcak zemin etkisinin elde edilebilmesi için, kurulumu yapılan zeminin her bir metrekare başına 60 ila 70 W’lık bir ısı kapasitesine sahip olması tavsiye edilmektedir. Bu amaç doğrultusunda en uygun olanı ELEKTRA WoodTec™ ısıtma matlarının kullanılmasıdır. Isıtma matlarının yapısı bir tarafta fiberglas örgüye yapıştırılmış ince bir ısıtma kablosu kullanılması ve diğer tarafın ise tamamen alüminyum folyo ile kaplanılmasını gerektirir. Folyo ısıtma kablosu için bir koruyucu perde vazifesi yaparken bir yandan da ısı yayınımını yükselten bir malzeme olarak davranır ve kablonun sıcaklığını doğrudan zemin kaplama malzemesine aktarır.

Beton İçine Yerleştirilmiş Isıtma Ssistemi

Sıcak zemin etkisinin elde edilebilmesi için aşağıdaki ısı kapasitesi seçenekleri tavsiye edilmektedir :

• Karo ve beton zeminde beton levhalar için – Yaklaşık 85 W/m2 değere sahip ELEKTRA VCD17 veya VCD10 ısıtma kabloları kullanılmalıdır,
• Karo veya taş haricindeki zeminde beton levhalar için – Yaklaşık 65 W/m2 değere sahip ELEKTRA VCD10 ısıtma kabloları kullanılmalıdır.

Isınma süresinin kısaltılabilmesi için, ısıtma sisteminin sürekli olarak işletilmesinin hedeflenmediği durumlarda veya ısıtma düzenleme amaçları doğrultusunda sıcaklık ayarlama seçeneği ile termostatların kullanılacağı ortamlarda yaklaşık % 50 daha fazla ısı kapasitesi sağlayabilecek bir kurulum önerilmektedir.

Doğrudan elektikli ısıtma ( tek ısı kaynağı ) sistemi ve kontrol üniteleriniz kalifiye bir tasarımcı, temsilci, veya tesisatçı tarafından tasarlanmalıdır, Yaklaşık 3.9 mm kalınlığında imal edilmiş ELEKTRA MD mat fabrikasyon sonlandırılmıştır.

Tek noktadan beslenen ELEKTRA MD elektikli yerden ısıtma matların kurulumu daha kolaydır. İki taraflı beslenen ELEKTRA MG matlarda her iki uçtaki besleme kablosu bağlantı kutusuna taşınmalıdır. Matlar ince oldukları için tercih edilmektedir,

Isıtma matlarının ısı kapasiteleri şu şekildedir:

• MG – 160 W/m2,
• MD – 100 ve 160 W/m2
  (200 W/m2 – sadece İngiltere için)

160 W/m2 ısı kapasitesine sahip ısıtma matları özellikle seramik ve taş zemin kaplamaları altında kullanım için çok uygundur. 200 W/m2 matlar seralar gibi yüksek ısı kaybı olan alanlarda kullanım için uygundur. 100 W/m2 ısı kapasitesine sahip olan ısıtma matları tüm zemin kaplaması tiplerinde kullanıma uygundur.
